网关设备上报数据

当现场设备数量多、通信方式各异时，通常由一台网关统一汇聚数据，再由网关连接平台。本章介绍网关与子设备的数据上报规则。

一、角色分工：谁连平台，谁上报

角色	是否连接平台	使用凭证
网关	连接	网关自己的 Access Token
子设备	不连接平台	无需令牌，由网关代为上报

也就是说：网关只建立一条 MQTT 连接，其下所有子设备的数据都通过网关转发，平台按子设备的外部 ID自动区分数据归属。

二、前置条件：子设备必须先建档

这是网关接入最容易出错的一点，请务必先完成：

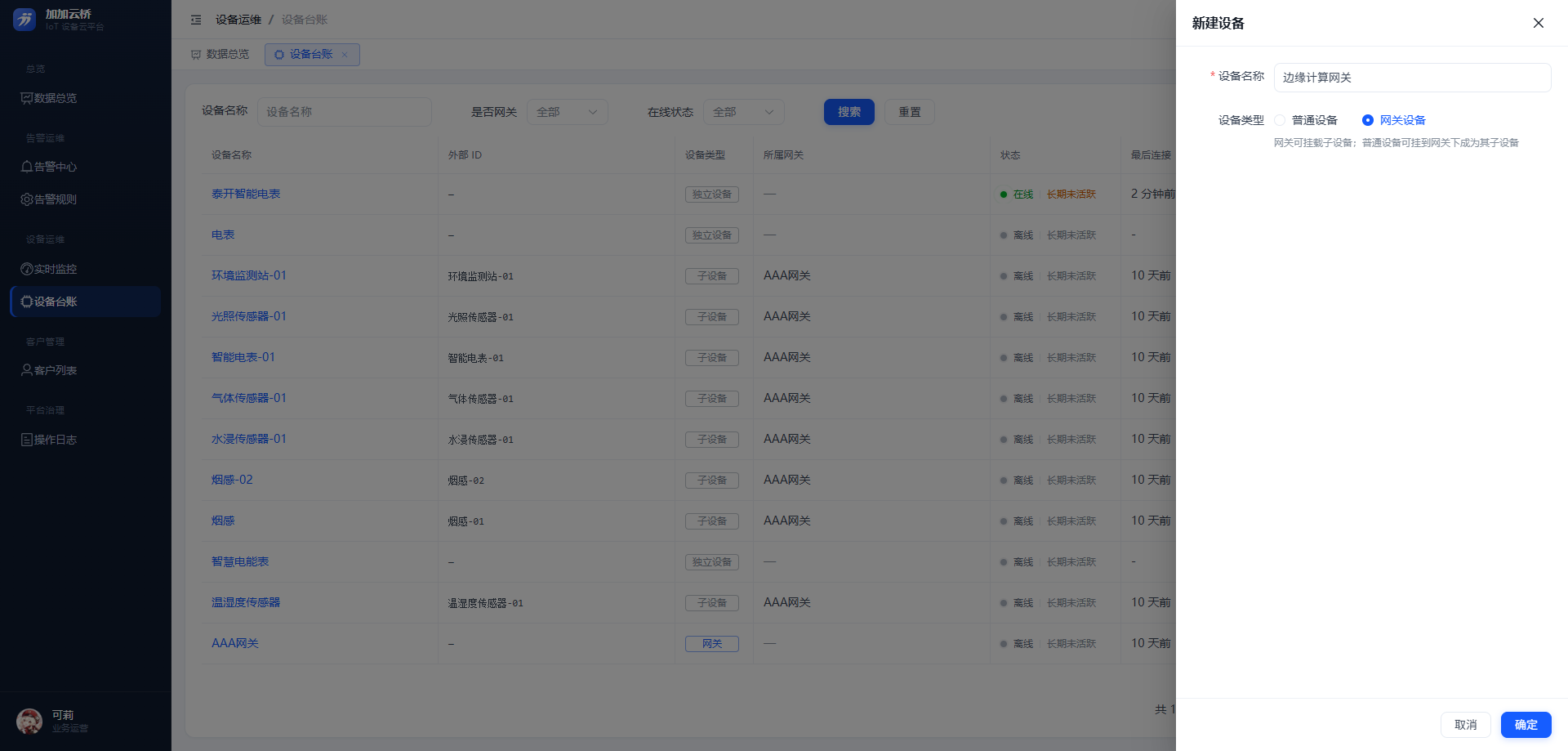

1. 在平台「设备台账」中创建网关设备（设备类型选择网关设备）并取得网关令牌；

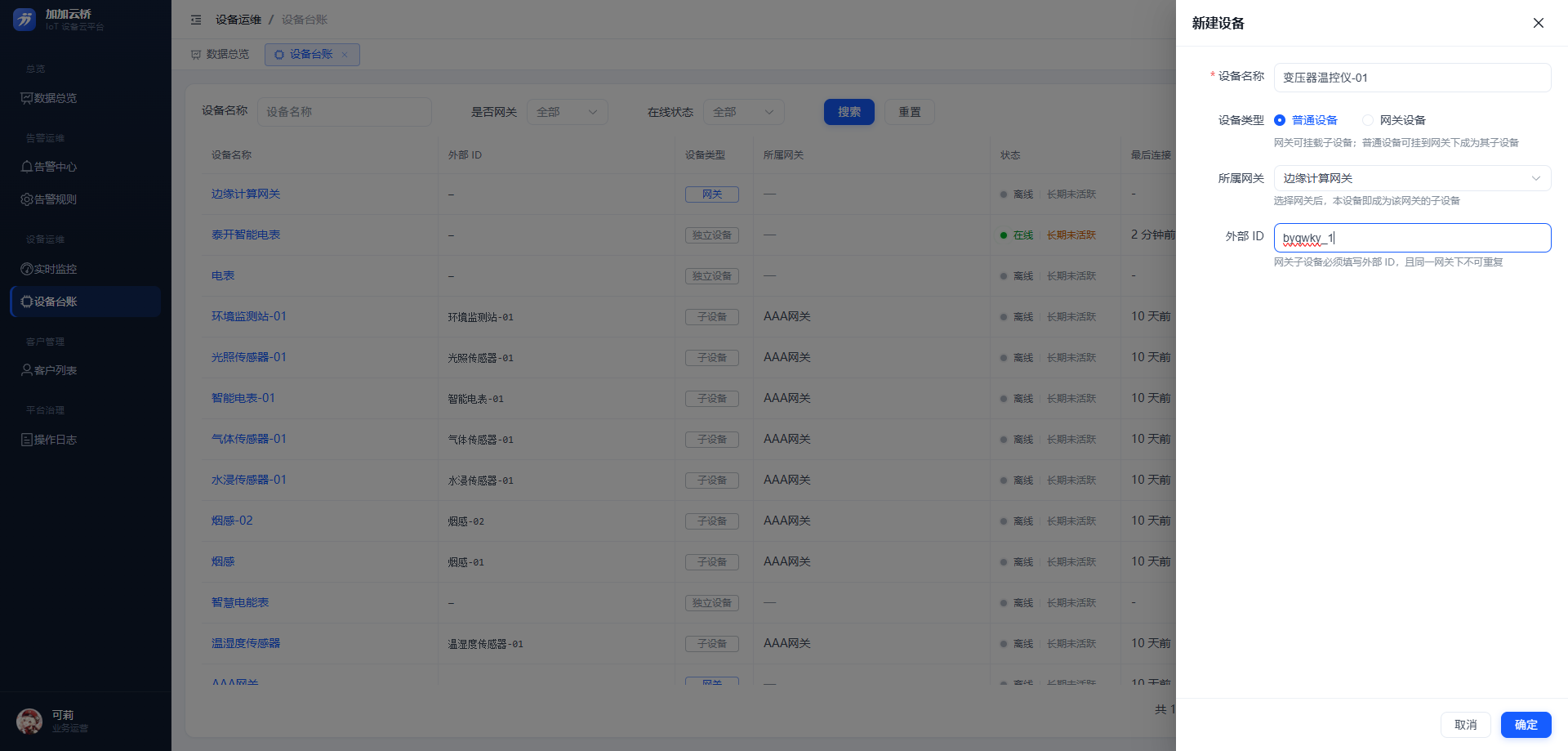

2. 在该网关下逐台创建子设备：设备类型选普通设备，"所属网关"选择该网关，外部 ID 必填；
3. 子设备的外部 ID，必须与网关上报报文里的设备名完全一致（平台会自动去掉首尾空格，但内部的空格、大小写、下划线必须一致）。

未在平台建档的子设备，其报文会被直接跳过（平台记录日志告警），同一批报文里的其他子设备不受影响。此外，同一网关下外部 ID 不可重复。

三、上报主题

用途	主题
子设备遥测数据	v1/gateway/telemetry
子设备上线通知	v1/gateway/connect
子设备下线通知	v1/gateway/disconnect

网关自己也有采集数据时，用直连设备的主题上报；子设备的数据一律走 v1/gateway/... 主题。

四、报文格式

子设备遥测

顶层是"子设备外部 ID → 数据点数组"的结构，一条报文可以同时上报多台子设备：

{
  "Device A": [
    { "ts": 1735689600000, "values": { "temperature": 42, "humidity": 55 } }
  ],
  "Device B": [
    { "ts": 1735689600000, "values": { "temperature": 38 } },
    { "ts": 1735689660000, "values": { "temperature": 39 } }
  ]
}

• 键名（Device A、Device B）就是子设备的外部 ID，必须与平台建档时填写的一致。
• 每台子设备对应的值是数组，数组里每个元素是一个数据点，均含 ts 与 values。
• ts 可省略，省略时按平台收到报文的服务器时间记录。
• 字段名规则与直连设备一致：平台不做映射，上报什么名字就显示什么名字。

子设备上/下线

{ "device": "Device A" }

网关感知到子设备接入或断开时，分别向 v1/gateway/connect、v1/gateway/disconnect 发送该报文，平台据此更新对应子设备的连接状态。建议在子设备首次上报数据前先发一次上线通知。

另外，网关本身断开连接时，平台会把该网关名下所有子设备一并置为离线，不会出现"网关已掉线、子设备还显示在线"的情况。因此子设备的在线状态始终跟随网关，无需设备端额外维护。

五、上报示例（Python）

import json, time
import paho.mqtt.client as mqtt          # pip install paho-mqtt>=2.0

GATEWAY_TOKEN = "网关设备详情页复制的 Access Token"
BROKER = "平台 MQTT 地址"
PORT   = 1883

client = mqtt.Client(mqtt.CallbackAPIVersion.VERSION2, client_id=GATEWAY_TOKEN)
client.username_pw_set(GATEWAY_TOKEN)    # 只需用户名，密码留空
client.connect(BROKER, PORT, keepalive=60)
client.loop_start()

now = int(time.time() * 1000)

# 1) 先通知平台：子设备上线
client.publish("v1/gateway/connect", json.dumps({"device": "Device A"}), qos=1)

# 2) 再上报子设备数据（一条报文可带多台子设备）
payload = {
    "Device A": [{"ts": now, "values": {"temperature": 42, "humidity": 55}}],
    "Device B": [{"ts": now, "values": {"temperature": 38}}],
}
client.publish("v1/gateway/telemetry", json.dumps(payload), qos=1)

time.sleep(1)
client.loop_stop()
client.disconnect()

六、常见问题

现象	排查方向
只有部分子设备有数据	这些子设备未在平台建档，或报文里的设备名与外部 ID 不一致（注意空格与大小写）
全部子设备都无数据	网关自身是否在线；网关用的是否为网关设备类型（普通设备发的网关报文会被忽略）
子设备显示离线但数据在刷新	未发送上线通知（数据上报只刷新"最后活跃"，不会把状态改为在线）
某台子设备数据时断时续	该子设备的报文格式有误；平台按台逐个处理，坏报文只影响它自己
数据量大了之后不再入库	租户每日消息量达到上限，超限部分被丢弃，请联系平台管理员

---

下一步：想让客户直接查看这些设备，请参考《客户与设备分配》。
